THRT-150J全自動洛氏硬度計
產品名稱： THRT-150J全自動洛氏硬度計
品牌名稱：時代 2020.5.9
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
一、功能特點
THRT-150J
全自動洛氏硬度計外形新穎、功能齊全、操作方便、顯示清晰直觀、性能穩定，是集機電于一體的高新技術產品。儀器取消了砝碼，采用閉環傳感器控制加載，可進行洛氏、表面洛氏全部標尺的硬度測試。硬件配置全面升級，采用進口電機驅動，特殊材質升降絲桿，高精度位移傳感器和力傳感器，確保設備精度與穩定性。
該機器具有全自動和人工操作功能，
XYZ
全自動控制，尤其適用于端淬試驗；外置
PC
電腦，具有數據統計功能，可以計算極值、平均值、標準偏差等，還能建立相應的統計數據庫。統計數據庫允許輸入其它設備的檢測數據，并可一并進行統計分析。可以根據用戶的要求自定義檢測報告，在報告中選擇所需的試驗參數、試驗結果以及圖表曲線；試驗結果和測試報告均可進行網絡傳輸，并允許其它計算機調用這些數據，以便于實現網絡化管理。
二、功能特點
1. 一體式鑄鋁結構將機體主身剛性達到 99% ，變形量最小化；
2. 結構實現 1:1 高精度重力傳感系統配合零間隙滾珠絲桿的力值控制，讓每次加載都能精確無誤；
3. 力值傳感器：重復性達到± 0.05% ，美國品牌， D1210-FT-200 型；
4. 絲桿：日本進口軸承 NSK 與滾珠絲桿結合。絲桿經過熱處理后硬度達到 35HRC~ 40HRC 之間，有利于絲桿升降在不同高度下檢測數據的穩定性，經由熱處理和拉絲桿工藝的絲桿堅實耐磨，大大降低了長期使用造成的絲桿磨損而產生間隙最終影響測量穩定的概率；
5. 壓頭部位安裝 LED 燈源，能清晰觀察測試過程；
6. 8 英寸觸摸屏顯示及操作，配備動態曲線圖，實時監控力值傳感器與位移傳感器運作狀態，測試深度同步顯示；
7. 設備支持洛氏及表面洛氏硬度全部標尺的選用，支持各種硬度標尺的轉換，具備圓弧修正補償功能；
8. 平臺通過淬火處理，堅固可靠， 不易變形，經久耐用， 由計算機控制，實現 XYZ 全方位移動，快速精準；
9. 一鍵完成工件上升，壓頭加荷、保荷、卸荷，顯示硬度值，試臺回到初始位置；
10. 配置電腦和軟件，通過軟件能在試件上以沿線模式連續多點試驗，根據坐標設定不同路徑滿足不同材料的檢測需求；軟件可生成 WORD 、 EXCEL 報表， 試驗結果和測試報告均可進行網絡傳輸；設備本身 具備數據存儲，自動計算最大、最小、平均值、重復性等，測試結果可選擇性刪除，支持打印輸出 ;
11. 本機特別適合端淬試驗，可完全按照《鋼淬透性的末端淬火試驗方法 GB/T225-2006 》的要求，設置硬度測試的路徑后一鍵完成測試工作，配備三工位夾持臺，可實現三個端淬試樣的連續測定（夾持臺可增配至六工位） ;
12. 針對端淬試驗，軟件具備專用端淬打點模式，可快速設置打點間距，設置方案均可保存，方便下次調用，支持多工位試樣單獨路徑設置；
13.
軟件自動生成硬度值曲線圖，可實現多工位每個試樣測試結果單圖曲線展示，也可實現多試樣多曲線整合比對。
三、應用范圍
適用于淬火、調質、退火、冷硬鑄件，可鍛鑄件，硬質合金鋼、鋁合金、銅合金、軸承鋼等硬度測定。也適用于表面淬火鋼，材料表面熱處理和化學處理層，銅、鋁合金，薄板、鍍鋅、鍍鉻、鍍錫材料，軸承鋼，冷硬鑄件等。

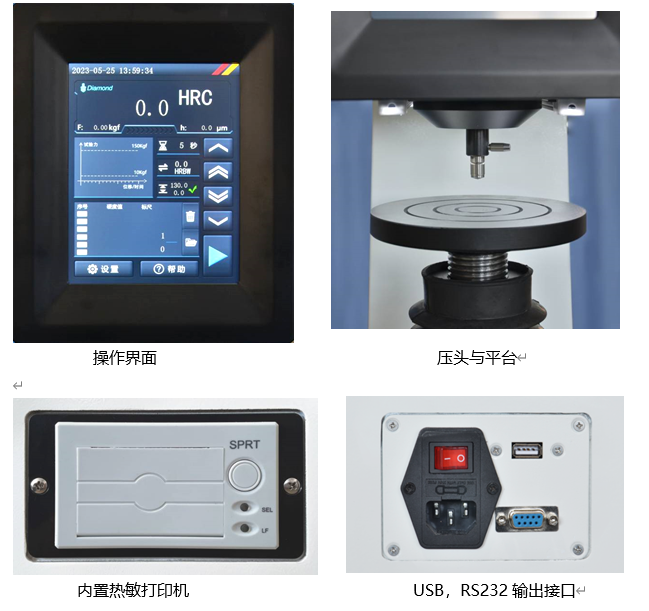

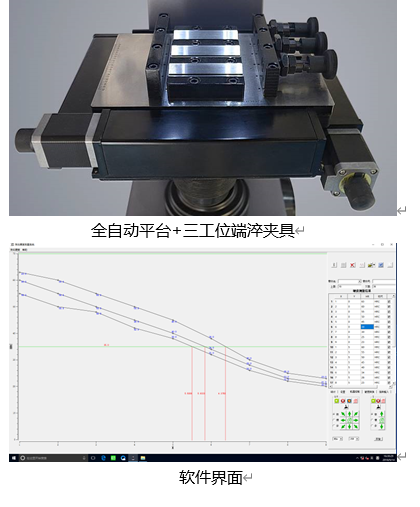

細節圖片
.png)
.png)
四、技術參數
|
型號
|
THRT-150J |
|
初試驗力
|
3kgf (29.42N), 10kgf (98.07N) |
|
總試驗力
|
15kgf (147.1N), 30kgf (294.2N), 45kgf (441.3N),
60kgf (588.4N), 100kgf (980.7N), 150kgf (1471N) |
|
壓頭規格
|
金剛石洛氏壓頭，
1.5875mm
碳化鎢合金球壓頭
|
|
試驗力施加方法
|
自動（加載
/
保荷
/
卸載）
|
|
試驗力允許誤差
|
1% |
|
X-Y
自動平臺
|
可定制，默認尺寸：
250
×
160mm
；行程：
100
×
100mm
；外形：
365
×
300
×
140mm;
步距
1
μ
m
，重復精度
10
μ
m
。
該平臺可實行多點設置，一鍵操作完成多點自動測試功能。
|
|
操作方式
|
自動上升、歸位，一鍵完成
|
|
人機界面
|
8
英寸高清彩色觸摸屏，實時力值位移曲線，
菜單選擇、硬度值顯示、參數設置、數據統計、儲存等
|
|
數據統計
|
可存儲十組文件夾，每組
1000
個數據，自動計算最大值、最小值、平均值、總數、標準方差和重復性，也可選擇性統計和輸出
|
|
測量標尺
|
HRA, HRD, HRC, HRFW, HRBW, HRGW, HRHW, HREW, HRKW, HRL, HRM, HRP, HRR, HRS, HRV
HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y |
|
轉換標尺
|
HV, HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HBS, HBW, HSD, HLD
實時轉換、即選即換
|
|
數據輸出
|
內置打印機，
RS232
接口，
USB
接口
|
|
輔助功能
|
上下限設置，超差判別提示；
曲面修正，對柱面、球面測量結果自動修正
|
|
硬度值分辨率
|
0.1HR |
|
保荷時間
|
0~99s
，可設定初試驗力保持時間，總試驗力保持時間和彈性恢復保持時間
|
|
試樣最大高度
|
210mm |
|
壓頭中心到機壁距離
|
150mm |
|
電源
|
AC220V
，
50Hz |
|
執行標準
|
GB/T 230
，
ISO 6508
，
ASTM E18
，
JIS Z2245 |
|
外形尺寸
|
535×410×890mm |
|
設備凈重
|
85kg |
五、標準配置
|
名稱
|
數量
|
名稱
|
數量
|
|
儀器主機
|
1
臺
|
附件箱
|
1
個
|
|
金剛石洛氏壓頭
|
1
只
|
1.5875mm
碳化鎢合金球壓頭
|
1
只
|
|
X-Y
電動平臺
|
1
個
|
標準硬度塊
60~70 HRC |
1
塊
|
|
標準硬度塊
20~30 HRC |
1
塊
|
標準硬度塊
80~100 HRBW |
1
塊
|
|
標準硬度塊
70~85 HR30TW |
1
塊
|
標準硬度塊
65~80 HR30N |
1
塊
|
|
電源線
|
1
根
|
保險絲
2A |
2
個
|
|
內六角扳手
3mm |
1
把
|
開口扳手
7mm |
1
把
|
|
防塵罩
|
1
只
|
產品說明書
|
1
份
|
|
產品合格證
|
1
份
|
臺式電腦
|
1
套
|
|
測量軟件
|
1
套
|
USB
加密狗
|
1
只
|
|
控制連接線
|
1
套
|
三工位端淬夾具（選配）
|
1
套
|
