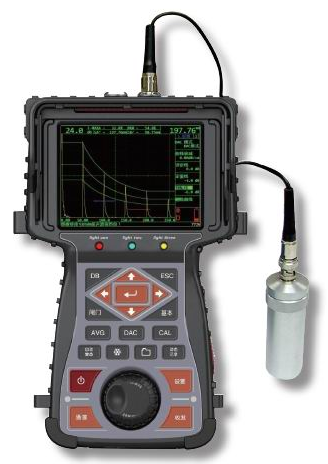

時代TUD290數字超聲波探傷儀
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國儀器儀表名牌產品
• 全國國家級企業技術中心
• 全國儀器精品工程企業
企業優勢：
• 通過ISO-9000標準認證
• 全國先進的儀器制造企業
特點.jpg){kind=small}
l
采用高亮彩色
VGA
（
640x480
）
TFT
液晶顯示屏
屏幕分辨率更高，圖形更細膩，信息更豐富
l
支持灰度
B
掃描顯示
可顯示灰度
B
掃描，一個屏幕顯示豐富信息量，可用于簡單
TOFD
應用。
l
豐富的測量功能
兩個完全獨立的測量閘門，可以測量每個閘門的聲程、深度、投影、當量等參數，還能測量?jī)砷l門之差
l
豐富的波形凍結功能
波形凍結功能包括峰值顯示、波形比較、波形包絡等功能，還具有定時釋放能力，大大方便用戶操作。
l
包括四個國內主要探傷標準
可直接通過選取標準、試塊、探傷等級自動設置
DAC
曲線的三線偏移量
l
兩點校準和斜探頭
K
值校準功能
l
多種配色方案可選，亮度可調，滿足不同環境需要
l 中文、英文、西班牙文支持
主要性能特點：
l
符合歐標
En12668-1
的標準要求
l
可配置的方波脈沖發生器
1.1.1
標準配置
表1.1 標準配置清單
|
名
稱
|
數
量
|
|
主機
|
1臺
|
|
鋰電池
|
1組
|
|
外置充電器
（電源適配器3A/9V）
|
1
只
|
|
LEMO
-Q9探頭連接電纜（Q9-Q9探頭連接電纜）
|
1條
|
|
LEMO
-Q6探頭連接電纜（Q9-Q6探頭連接電纜）
|
1條
|
|
產品包裝箱
|
1個
|
|
頸掛式配帶
|
1條
|
|
腕帶
|
1條
|
|
遮光罩
|
1個
|
|
使用說明書
|
1本
|
|
直探頭
|
φ20 2.5MHz一支
|
|
斜探頭
|
8×9K2 5MHz一支
|
|
耦合劑
|
1瓶
|
1.1.2
可選件
表1.2 可選件清單
|
名
稱
|
數
量
|
|
USB通訊電纜Host
|
1條
|
|
USB通訊電纜Device
|
1條
|
|
鋰電池 |
1組 |
|
PC端通訊軟件
|
1套
|
|
打印機
|
1臺
|
|
標準回波探頭
|
1支
|
|
標準試塊 |
任選 |
|
|
|
1.2
儀器技術參數及性能特點
1.1.1
主要技術參數
表1.3主要技術參數
|
名
稱
|
技術參數
|
|
掃描范圍（
mm
）
|
零界面入射~ 10000
|
|
增益范圍（
dB
）
|
0 ~ 1
1
0
|
|
顯示延遲（
μs
）
|
-
20
~ +
3400
|
|
探頭延遲（
μs
）
|
-1.000 ~ 750.000
|
|
聲速（
m/s
）
|
600 ~
9999
|
1.2.2
使用環境
溫度：-10~50℃
濕度：20%～90%RH
1.2.3
電源
聚合物電池2×3.7V 5000mAh
電池工作時間： 不低于8
電池快充時間： 不超過8
電源適配器
適配器輸入： 100-240～50/60Hz
適配器輸出： 9V DC/3 A～4A
1.2.4
外型尺寸和重量
外型尺寸：約300mm×180 mm×58 mm
重量：約1.6Kg
1.2.5
性能特點
顯示
u
5.7英寸，VGA彩色TFT液晶顯示屏；
u
可同時顯示A掃描和B掃描波形；
u
可同時顯示5個不同的測量值；
u
具有豐富實用的波形凍結、峰值、比較、包絡功能；
u
多種配色方案可選，亮度可調，滿足不同環境需要；
u
中文、英文、西文語言選擇；
發射
u
帶有調節選項的高性能方波脈沖發生器；
u
脈沖幅度（
V
）：1
00
-
400
， 10V步距可調；
u
脈沖寬度（
ns
）：75、
100
-500，50ns步距可調；
u
阻抗匹配（Ω）：5
0
、
1
0
0
、
200
、
500
可調；
u
發射重復頻率
(Hz)
：
10
～
1000
；
u
工作方式：?jiǎn)翁筋^、雙探頭、透射。
接收
u
采樣速率：
80MHz
；
u
檢波方式：正半波、負半波、全波、射頻；
u
增益
110dB
；
u
增益步距：
0.1
、
0.2
、
0.5
、
1.0
、
2.0
、
6.0
、
12
.0
dB
；
u
自動增益；
閘門
u
兩個獨立的測量閘門；
u
可進行雙閘門操作和測量；
u
豐富的閘門測量和報警功能；
報警
u
可設置的多種報警模式的聲、光報警；
u
閘門進波、失波報警；
數據存儲
u
具有探傷參數存儲、復制、調出功能；可存儲30個通道；
u
可為通道增加注釋以方便識別通道；
u
具有A掃和B掃的波形存儲、回放功能，可存儲1000幅；
u
可集中編輯參數并與波形同時顯示；
探傷功能
u
標準動態DAC曲線；
u
兩個獨立閘門豐富的測量功能；
u
峰值檢測：實時檢索缺陷最高波，標定缺陷最大值；
u
缺陷定位：水平位置，深度位置，聲程；
u
缺陷定量： DAC SL定量方式；
u
兩點校準及斜探頭校準功能；
u
具有線性抑制功能，最大抑制為屏高的
80%
；
通訊
u
可通過USB與計算機通訊，可將參數、波形、屏幕及文件信息上傳至計算機；
接口
u
USB
OTG
端口；
u
RS232
；
u
電源適配器接口。
其他
u
具有系統參數的加鎖
/
解鎖功能；
u
實時時鐘。
1.3
性能指標
|
項
目
|
指
標
|
|
產品信息
|
|
|
產品重量
|
約1.6
|
|
產品外型尺寸
|
30
0×
18
0×
5
8（不帶遮光罩）
|
|
工作溫度（℃）
|
-1
0
～+50
|
|
存儲溫度（℃）
|
-2
0
～+60
|
|
語言
|
英語、中文
|
|
探頭連接
|
LEMO 或BNC
|
|
電池容量（mAh）
|
聚合物電池2×3.7V 5000mAh
|
|
電池工作時間（
h
）
|
不低于8
|
|
充電時間（
h
）
|
不超過8
|
|
電源適配器
|
輸入100-240～50/60Hz
輸出9V DC/3 A～4A
|
|
顯示屏
|
彩色透射式TFT，640x480
|
|
基本
|
|
|
測量單位
|
mm
、
inch
、
m
s
|
|
掃描范圍（
mm
）
|
零界面入射
～
9999
|
|
聲速調節（
m/s
）
|
600～9999
|
|
探頭延遲（
m
s
）
|
-1.000～750.000
|
|
顯示延遲（
m
s
）
|
-20～
+340
0
|
|
工作方式
|
單探頭、雙探頭、透射
|
|
波形顯示方式
|
A掃描顯示、灰度B掃描顯示、AB掃描同時顯示
|
|
脈沖發生器
|
|
|
脈沖形式
|
方波
|
|
發射電源（V）
|
1
00
-
400
，10V步距可調
|
|
發射脈寬
|
75、
100
-500，50ns步距可調
|
|
探頭阻尼(
Ω
)
|
50、100、200、500
|
|
發射重復頻率(Hz)
|
10～1000
|
|
接收器
|
|
|
增益（dB）
|
0～110
|
|
總帶寬（MHz）
|
0.5~15
|
|
檢波方式
|
正半波、負半波、全波、射頻
|
|
垂直線性誤差
|
±2%
|
|
放大器精度（dB）
|
±
1
|
|
抑制（
%
）
|
屏高的
0
～
80
|
|
采樣速率（MHz）
|
80
|
|
發射串?dāng)_抑制（
dB
）
|
≥
80
|
|
發射脈沖后盲區（
μs
）
|
≤
10
(與發射有關)
|
|
動態范圍（
dB
）
|
≥40
|
|
瞬時分辨力（
dB
）
|
≥32
|
|
水平
線性誤差
|
不大于全屏寬度的±
0.
2
%
|
|
靈敏度余量
|
≥62dB
|
|
測量及其他
|
|
|
測量閘門
|
2個獨立測量閘門
|
|
檢測方式
|
邊沿、峰值
|
|
閘門測量
|
回波的幅值、聲程、深度、投影等
|
|
凍結
|
凍結方式有：全凍結、峰值、比較、包絡等方式
|
|
DAC缺陷定量
|
根據缺陷回波和DAC 曲線對缺陷進行評估
|
|
閘門邏輯
|
關、測量、進波報警、失波報警
|
|
閘門報警
|
關、即時、保持.2s、保持.5s、保持1s、保持2s、鎖存
|
|
報警蜂鳴
|
關、開
|
|
數據管理，通信及打印
|
|
|
數據存儲
|
30個探傷參數通道記錄
|
|
1000幅波形圖
（包括980幅A掃描波形和20幅B掃描波形）
|
|
|
數據管理
|
實現對通道、波形的存儲、查看、回放操作
|
|
通信
|
通過USB接口與PC機通信
|
|
|
|
|
輸出接口
|
|
|
USB OTG接口
|
USB2.0 Device 與PC機通訊接口
|
|
微型RS232接口
|
|
|
電源適配接口
|
|
1.3
相關國家標準和行業標準
本儀器及本說明書涉及到的超聲波探傷國家標準和行業標準有：
u
GB/T 12604.1-2005 無損檢測 術語 超聲檢測
u
JB/T 10061-1999 A型脈沖反射式超聲探傷儀通用技術條件
u
JJG 746-2004 超聲探傷儀檢定規程
u
GB/T 11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級
u
JB/T 4730.3-2005 承壓設備無損檢測 第3部分：超聲檢測
u
JG/T 203-2007鋼結構超聲波探傷及質量分級法，代替JG/T 3034-1996
u
SY/T 4109-2005 石油天然氣鋼制管道無損檢測，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
